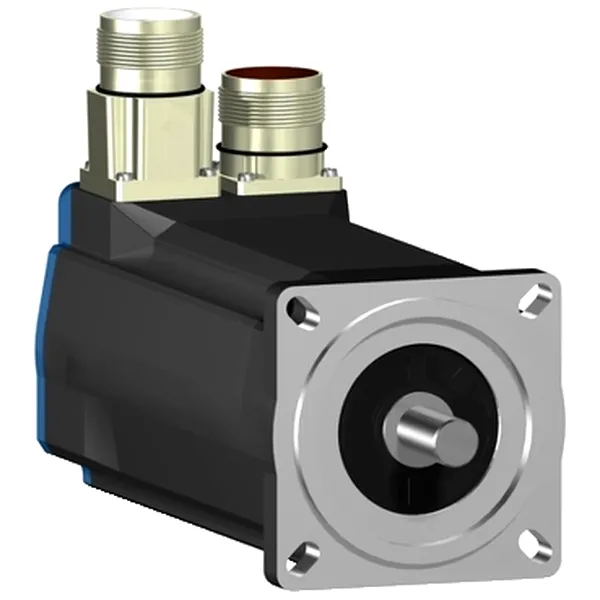

AC servo motor BSH - 0.7 N.m - 8000 rpm - arb. cu cheie - fara frana - IP50
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BSH0701T11A1A-17654.jpg "AC servo motor BSH - 0.7 N.m - 8000 rpm - arb. cu cheie - fara frana - IP50")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BSH0701T11A1A
SHARE
SPECIFICATII
| curent maxim permanent | 10.1 A |
| Circle diameter of the mounting holes | 82 mm |
| putere continua | 1.06 W |
| viteza mecanica maxima | 8000 rpm |
| Temperature magnet hot | 100 oC |
| frecventa de comutare | 8 kHz |
| Saturation coefficient 2 | -0.00972060433826835 |
| Saturation coefficient 3 | -2.3003844074E-19 |
| Saturation coefficient 1 | 5.103977903935E-18 |
| constanta de timp electrica a statorului | 3.73 ms la 20 oC |
| forta radiala Fr maxima | 360 N la 6000 rpm |
| forta radiala Fr maxima | 380 N la 5000 rpm |
| forta radiala Fr maxima | 410 N la 4000 rpm |
| forta radiala Fr maxima | 460 N la 3000 rpm |
| forta radiala Fr maxima | 520 N la 2000 rpm |
| forta radiala Fr maxima | 660 N la 1000 rpm |
| suport de montare | flansa standard internationala |
| numarul de multimi de motoare | 1 |
| inertia rotorului | 0.25 kg.cm? |
| numarul de poli ai motorului | 6 |
| constanta de intoarcere emf | 26 V/krpm la 120 oC |
| forta axiala Fa maxima | 0,2 x Fr |
| centrarea adancimii colierului | 2.5 mm |
| mentinere frana | fara |
| rezolutie feedback pentru turatie | 131072 puncte/tura |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 23 mm |
| numar de fazein retea | trifazic |
| lungime | 154 mm |
| curentul maxim Irms | 10 A pentru LXM32.D18M2 |
| curentul maxim Irms | 9 A pentru LXM32.U90M2 |
| curentul maxim Irms | 9.9 A pentru LXM15LD13M3 |
| curentul maxim Irms | 9.9 A pentru LXM15LD21M3 |
| curentul maxim Irms | 9.9 A pentru LXM15LU60N4 |
| curentul maxim Irms | 9.9 A pentru LXM15LD10N4 |
| greutate neta | 2.2 kg |
| Sizing reference | BSH0701T |
| centrarea diametrului colierului | 60 mm |
| inductanta stator | 12.3 mH la 20 oC |
| dimensiunea flansei motorului | 70 mm |
| [Us] tensiune de alimentare nominala | 480 V |
| tensiunea nominala de iesire | 500 W pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| tensiunea nominala de iesire | 400 W pentru LXM05BD17M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 400 W pentru LXM05CD17M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 654 W pentru LXM15LD13M3, 230 V, o singura faza |
| tensiunea nominala de iesire | 1000 W pentru LXM15LD10N4, 400 V, trifazic |
| tensiunea nominala de iesire | 1000 W pentru LXM15LD10N4, 480 V, trifazic |
| tensiunea nominala de iesire | 400 W pentru LXM05AD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 400 W pentru LXM05BD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 400 W pentru LXM05CD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 440 W pentru LXM15LU60N4, 230 V, trifazic |
| tensiunea nominala de iesire | 564 W pentru LXM15LD10N4, 230 V, trifazic |
| tensiunea nominala de iesire | 350 W pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| tensiunea nominala de iesire | 586 W pentru LXM15LU60N4, 400 V, trifazic |
| tensiunea nominala de iesire | 586 W pentru LXM15LU60N4, 480 V, trifazic |
| tensiunea nominala de iesire | 654 W pentru LXM15LD13M3, 230 V, trifazic |
| tensiunea nominala de iesire | 654 W pentru LXM15LD21M3, 230 V, trifazic |
| tensiunea nominala de iesire | 400 W pentru LXM05AD10M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 400 W pentru LXM05BD10M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 400 W pentru LXM05CD10M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 380 W pentru LXM05AD10F1, 110...120 V, o singura faza |
| tensiunea nominala de iesire | 380 W pentru LXM05BD10F1, 110...120 V, o singura faza |
| tensiunea nominala de iesire | 380 W pentru LXM05CD10F1, 110...120 V, o singura faza |
| tensiunea nominala de iesire | 400 W pentru LXM05AD17M2, 200...240 V, o singura faza |
| Peak stall torque | 3.5 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Peak stall torque | 1.9 N.m pentru LXM15LU60N4, 400 V, trifazic |
| Peak stall torque | 1.9 N.m pentru LXM15LU60N4, 480 V, trifazic |
| Peak stall torque | 1.9 N.m pentru LXM15LU60N4, 230 V, trifazic |
| Peak stall torque | 2.91 N.m pentru LXM15LD10N4, 230 V, trifazic |
| Peak stall torque | 2.91 N.m pentru LXM15LD10N4, 400 V, trifazic |
| Peak stall torque | 2.91 N.m pentru LXM15LD10N4, 480 V, trifazic |
| Peak stall torque | 3.19 N.m pentru LXM15LD13M3, 230 V, trifazic |
| Peak stall torque | 3.19 N.m pentru LXM15LD21M3, 230 V, trifazic |
| Peak stall torque | 2.42 N.m pentru LXM05AD10M3X, 200...240 V, trifazic |
| Peak stall torque | 3.19 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| Peak stall torque | 3.19 N.m pentru LXM15LD13M3, 230 V, o singura faza |
| Peak stall torque | 2.42 N.m pentru LXM05BD10M3X, 200...240 V, trifazic |
| Peak stall torque | 3.19 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| Peak stall torque | 2.42 N.m pentru LXM05CD10M3X, 200...240 V, trifazic |
| Peak stall torque | 3.19 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| Peak stall torque | 2.42 N.m pentru LXM05AD10F1, 110...120 V, o singura faza |
| Peak stall torque | 3.19 N.m pentru LXM05AD17M2, 200...240 V, o singura faza |
| Peak stall torque | 2.42 N.m pentru LXM05BD10F1, 110...120 V, o singura faza |
| Peak stall torque | 3.19 N.m pentru LXM05BD17M2, 200...240 V, o singura faza |
| Peak stall torque | 2.42 N.m pentru LXM05CD10F1, 110...120 V, o singura faza |
| Peak stall torque | 3.19 N.m pentru LXM05CD17M2, 200...240 V, o singura faza |
| Peak stall torque | 3.5 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| numarul gaurilor de montaj | 4 |
| latimea cheii | 18 mm |
| diametru arbore | 11 mm |
| diametrul orificiilor de montare | 5.5 mm |
| compatibilitate produs | LXM05AD10F1 la 110...120 V o singura faza |
| compatibilitate produs | LXM15LU60N4 la 230 V trifazic |
| compatibilitate produs | LXM05AD10M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05BD10M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05CD10M3X la 200...240 V trifazic |
| compatibilitate produs | LXM15LD13M3 la 230 V trifazic |
| compatibilitate produs | LXM15LU60N4 la 400 V trifazic |
| compatibilitate produs | LXM15LU60N4 la 480 V trifazic |
| compatibilitate produs | LXM15LD10N4 la 400 V trifazic |
| compatibilitate produs | LXM05AD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05BD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05AD17M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM05CD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM15LD10N4 la 230 V trifazic |
| compatibilitate produs | LXM15LD10N4 la 480 V trifazic |
| compatibilitate produs | LXM15LD21M3 la 230 V trifazic |
| compatibilitate produs | LXM05BD10F1 la 110...120 V o singura faza |
| compatibilitate produs | LXM05BD17M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM05CD10F1 la 110...120 V o singura faza |
| compatibilitate produs | LXM05CD17M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM15LD13M3 la 230 V o singura faza |
| compatibilitate produs | LXM32.U90M2 la 230 V o singura faza |
| compatibilitate produs | LXM32.D18M2 la 115 V o singura faza |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 1.4 o |
| grad de protectie IP | IP50 standard |
| capat arbore | prevazut cu cheie |
| Nominal speed | 5000 rpm pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05BD17M2, 200...240 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05CD17M2, 200...240 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05AD17M3X, 200...240 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05BD17M3X, 200...240 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05CD17M3X, 200...240 V, trifazic |
| Nominal speed | 5000 rpm pentru LXM15LD13M3, 230 V, o singura faza |
| Nominal speed | 2500 rpm pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Nominal speed | 5000 rpm pentru LXM15LD10N4, 230 V, trifazic |
| Nominal speed | 5000 rpm pentru LXM15LD13M3, 230 V, trifazic |
| Nominal speed | 5000 rpm pentru LXM15LD21M3, 230 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05AD10F1, 110...120 V, o singura faza |
| Nominal speed | 6000 rpm pentru LXM15LU60N4, 230 V, trifazic |
| Nominal speed | 8000 rpm pentru LXM15LD10N4, 480 V, trifazic |
| Nominal speed | 8000 rpm pentru LXM15LU60N4, 400 V, trifazic |
| Nominal speed | 8000 rpm pentru LXM15LU60N4, 480 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05BD10F1, 110...120 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05CD10F1, 110...120 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05AD10M3X, 200...240 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05BD10M3X, 200...240 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05CD10M3X, 200...240 V, trifazic |
| Nominal speed | 8000 rpm pentru LXM15LD10N4, 400 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05AD17M2, 200...240 V, o singura faza |
| conexiune electrica | straight connectors |
| Feedback type | single turn SinCos Hiperface |
| rezistenta stator | 3.3 Ohm la 20 oC |
| compatibilitate gama | Lexium 05 |
| compatibilitate gama | Lexium 32 |
| compatibilitate gama | Lexium 15 |
| Continuous stall current | 3.2 A |
| Motor voltage drop coefficient | 1 |
| cuplu nominal | 0.94 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| cuplu nominal | 1.25 N.m pentru LXM15LD13M3, 230 V, trifazic |
| cuplu nominal | 1.25 N.m pentru LXM15LD21M3, 230 V, trifazic |
| cuplu nominal | 1.25 N.m pentru LXM15LD13M3, 230 V, o singura faza |
| cuplu nominal | 1.36 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| cuplu nominal | 0.7 N.m pentru LXM15LU60N4, 230 V, trifazic |
| cuplu nominal | 0.7 N.m pentru LXM15LU60N4, 400 V, trifazic |
| cuplu nominal | 0.7 N.m pentru LXM15LU60N4, 480 V, trifazic |
| cuplu nominal | 1.23 N.m pentru LXM15LD10N4, 400 V, trifazic |
| cuplu nominal | 1.23 N.m pentru LXM15LD10N4, 480 V, trifazic |
| cuplu nominal | 1.25 N.m pentru LXM15LD10N4, 230 V, trifazic |
| Temperature magnet rt | 20 oC |
| Network number of phases | 3 |
| Coefficient 1_5 | 1.5E-29 N.m/rpm5 |
| Coefficient 1_6 | 0 N.m/rpm6 |
| Coefficient 1_3 | 7.23675596E-22 N.m/rpm3 |
| Coefficient 1_4 | -1.56043E-25 N.m/rpm4 |
| nume scurt al dispozitivului | BSH |
| Coefficient 1_1 | -1.66666666653507E-05 N.m/rpm |
| Coefficient 1_2 | -1.570084489146E-18 N.m/rpm? |
| constanta de cuplu | 0.44 N.m/A la 120 oC |
| Continuous stall torque | 1.3 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM05CD10F1, 110...120 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM05CD17M2, 200...240 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Continuous stall torque | 0.7 N.m pentru LXM15LU60N4, 400 V, trifazic |
| Continuous stall torque | 0.7 N.m pentru LXM15LU60N4, 480 V, trifazic |
| Continuous stall torque | 0.91 N.m pentru LXM15LU60N4, 230 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM15LD10N4, 230 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM15LD10N4, 400 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM15LD10N4, 480 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM15LD13M3, 230 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM05AD10M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM15LD21M3, 230 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM05BD10M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM05CD10M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.4 N.m pentru LXM15LD13M3, 230 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM05AD10F1, 110...120 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM05AD17M2, 200...240 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM05BD10F1, 110...120 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM05BD17M2, 200...240 V, o singura faza |
| Temperature copper hot | 120 oC |
ÎNTREBĂRI
Distribuie produsul:
SHARE
Vezi produse similare din categorie
Alți clienți au vizualizat și
0.00 (0 Review-uri)
Rețele Sociale
© Elematis 2024. Termeni si conditii.
