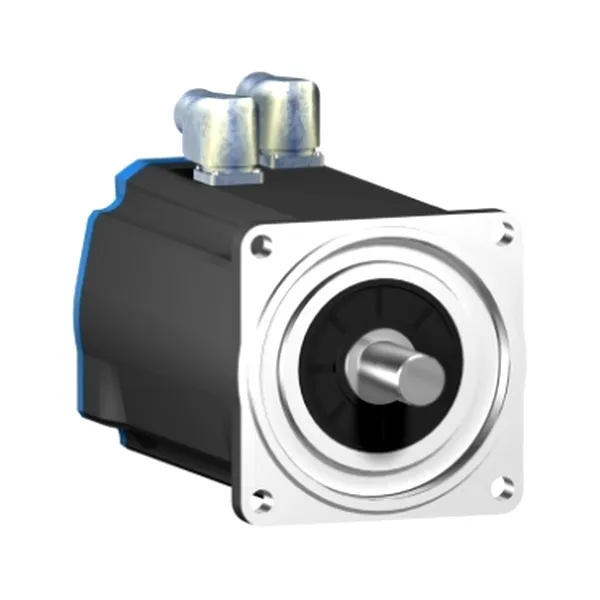

AC servo motor BSH - 27.8 N.m - 3000 rpm - arb. simplu - cu frana - IP50
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BSH1403T02F2P-29122.jpg "AC servo motor BSH - 27.8 N.m - 3000 rpm - arb. simplu - cu frana - IP50")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BSH1403T02F2P
SHARE
SPECIFICATII
| constanta de timp electrica a statorului | 12.75 ms la 20 oC |
| cuplu de mentinere | 36 N.m holding brake |
| suport de montare | international standard |
| numarul de multimi de motoare | 3 |
| inertia rotorului | 14.48 kg.cm? |
| numarul de poli ai motorului | 10 |
| forta axiala Fa maxima | 0,2 x Fr |
| mentinere frana | cu |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 50 mm |
| numar de fazein retea | trifazic |
| lungime | 365.5 mm |
| curentul maxim Irms | 72 A pentru LXM32.D72N4 |
| greutate neta | 23 kg |
| Sizing reference | BSH1403T |
| centrarea diametrului colierului | 130 mm |
| diametru arbore | 24 mm |
| diametrul orificiilor de montare | 11 mm |
| capat arbore | untapped |
| conexiune electrica | conectoriin unghi drept rotativi |
| Feedback type | multiturn SinCos Hiperface |
| rezistenta stator | 0.4 Ohm la 20 oC |
| compatibilitate gama | Lexium 32 |
| Continuous stall current | 22.3 A |
| cuplu nominal | 12.9 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic |
| cuplu nominal | 12.9 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic |
| Network number of phases | 3 |
| constanta de cuplu | 1.58 N.m/A la 120 oC |
| curent maxim permanent | 81.3 A |
| Circle diameter of the mounting holes | 165 mm |
| putere continua | 3.3 W |
| viteza mecanica maxima | 4800 rpm |
| Temperature magnet hot | 100 oC |
| frecventa de comutare | 8 kHz |
| Saturation coefficient 2 | -0.00514459240608749 |
| Saturation coefficient 3 | 7.33247529861E-19 |
| Saturation coefficient 1 | -1.4061099690279E-17 |
| forta radiala Fr maxima | 1780 N la 3000 rpm |
| forta radiala Fr maxima | 2030 N la 2000 rpm |
| forta radiala Fr maxima | 2560 N la 1000 rpm |
| constanta de intoarcere emf | 105 V/krpm la 120 oC |
| centrarea adancimii colierului | 3.5 mm |
| rezolutie feedback pentru turatie | 131072 points/turn x 4096 turns |
| Brake pull-in power | 26 W |
| inductanta stator | 5.1 mH la 20 oC |
| dimensiunea flansei motorului | 140 mm |
| [Us] tensiune de alimentare nominala | 480 V |
| tensiunea nominala de iesire | 4100 W pentru LXM32.D72N4 la 24 A, 400 V, trifazic |
| tensiunea nominala de iesire | 4100 W pentru LXM32.D72N4 la 24 A, 480 V, trifazic |
| Peak stall torque | 90.2 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic |
| Peak stall torque | 90.2 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic |
| numarul gaurilor de montaj | 4 |
| compatibilitate produs | LXM32.D72N4 la 400 V trifazic |
| compatibilitate produs | LXM32.D72N4 la 480 V trifazic |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 1.4 o |
| grad de protectie IP | IP50 standard |
| Nominal speed | 3000 rpm pentru LXM32.D72N4 la 24 A, 400 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM32.D72N4 la 24 A, 480 V, trifazic |
| Motor voltage drop coefficient | 1 |
| Temperature magnet rt | 20 oC |
| Coefficient 1_5 | -7.068E-27 N.m/rpm5 |
| Coefficient 1_6 | 0 N.m/rpm6 |
| Coefficient 1_3 | -6.3275779791E-20 N.m/rpm3 |
| Coefficient 1_4 | 3.1221968E-23 N.m/rpm4 |
| nume scurt al dispozitivului | BSH |
| Coefficient 1_1 | -0.00496666666668526 N.m/rpm |
| Coefficient 1_2 | 5.7467972970911E-17 N.m/rpm? |
| Continuous stall torque | 27.8 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic |
| Continuous stall torque | 27.8 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic |
| Temperature copper hot | 120 oC |
