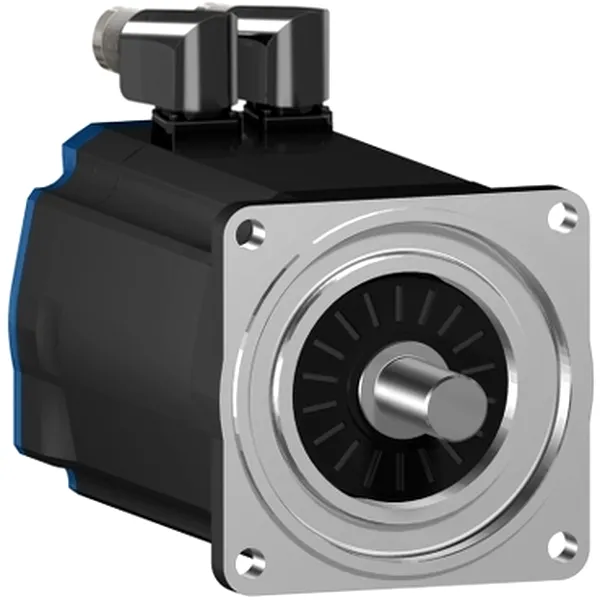

AC servo motor BSH - 3.4 N.m - 2500 rpm - arb. simplu - cu frana - IP65
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BSH1002P22F2A-23878.jpg "AC servo motor BSH - 3.4 N.m - 2500 rpm - arb. simplu - cu frana - IP65")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BSH1002P22F2A
SHARE
SPECIFICATII
| curent maxim permanent | 17.1 A |
| Circle diameter of the mounting holes | 115 mm |
| putere continua | 2.51 W |
| viteza mecanica maxima | 6000 rpm |
| Temperature magnet hot | 100 oC |
| frecventa de comutare | 8 kHz |
| Saturation coefficient 2 | -0.00528802400060543 |
| Saturation coefficient 3 | 5.0320908912E-20 |
| Saturation coefficient 1 | -1.905005837384E-18 |
| constanta de timp electrica a statorului | 5.29 ms la 20 oC |
| cuplu de mentinere | 9 N.m holding brake |
| forta radiala Fr maxima | 620 N la 4000 rpm |
| forta radiala Fr maxima | 690 N la 3000 rpm |
| forta radiala Fr maxima | 790 N la 2000 rpm |
| forta radiala Fr maxima | 990 N la 1000 rpm |
| suport de montare | flansa standard internationala |
| numarul de multimi de motoare | 2 |
| inertia rotorului | 2.928 kg.cm? |
| numarul de poli ai motorului | 8 |
| constanta de intoarcere emf | 77 V/krpm la 120 oC |
| forta axiala Fa maxima | 0,2 x Fr |
| centrarea adancimii colierului | 3.5 mm |
| mentinere frana | cu |
| rezolutie feedback pentru turatie | 131072 points/turn x 4096 turns |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 40 mm |
| Brake pull-in power | 18 W |
| numar de fazein retea | trifazic |
| lungime | 235.5 mm |
| curentul maxim Irms | 17.1 A pentru LXM15LD13M3 |
| curentul maxim Irms | 17.1 A pentru LXM05BD22N4 |
| curentul maxim Irms | 17.1 A pentru LXM05CD28M2 |
| curentul maxim Irms | 17.1 A pentru LXM05CD17M3X |
| curentul maxim Irms | 17.1 A pentru LXM05CD22N4 |
| curentul maxim Irms | 17.1 A pentru LXM32.D18N4 |
| curentul maxim Irms | 17.1 A pentru LXM15LD21M3 |
| curentul maxim Irms | 17.1 A pentru LXM15LD10N4 |
| curentul maxim Irms | 17.1 A pentru LXM15LD17N4 |
| curentul maxim Irms | 17.1 A pentru LXM05AD28M2 |
| curentul maxim Irms | 17.1 A pentru LXM05AD17M3X |
| curentul maxim Irms | 17.1 A pentru LXM05AD22N4 |
| curentul maxim Irms | 17.1 A pentru LXM05BD28M2 |
| curentul maxim Irms | 17.1 A pentru LXM05BD17M3X |
| greutate neta | 6.3 kg |
| Sizing reference | BSH1002P |
| centrarea diametrului colierului | 95 mm |
| inductanta stator | 12.7 mH la 20 oC |
| dimensiunea flansei motorului | 100 mm |
| [Us] tensiune de alimentare nominala | 480 V |
| tensiunea nominala de iesire | 950 W pentru LXM15LD21M3, 230 V, o singura faza |
| tensiunea nominala de iesire | 1700 W pentru LXM15LD17N4, 400 V, trifazic |
| tensiunea nominala de iesire | 1950 W pentru LXM15LD17N4, 480 V, trifazic |
| tensiunea nominala de iesire | 2150 W pentru LXM15LD10N4, 480 V, trifazic |
| tensiunea nominala de iesire | 780 W pentru LXM05AD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 780 W pentru LXM05BD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 780 W pentru LXM05CD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 840 W pentru LXM15LD13M3, 230 V, trifazic |
| tensiunea nominala de iesire | 890 W pentru LXM15LD10N4, 230 V, trifazic |
| tensiunea nominala de iesire | 1700 W pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| tensiunea nominala de iesire | 1700 W pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| tensiunea nominala de iesire | 950 W pentru LXM15LD21M3, 230 V, trifazic |
| tensiunea nominala de iesire | 780 W pentru LXM05AD28M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 780 W pentru LXM05BD28M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 780 W pentru LXM05CD28M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 1400 W pentru LXM05AD22N4, 380...480 V, trifazic |
| tensiunea nominala de iesire | 1400 W pentru LXM05BD22N4, 380...480 V, trifazic |
| tensiunea nominala de iesire | 1400 W pentru LXM05CD22N4, 380...480 V, trifazic |
| tensiunea nominala de iesire | 1600 W pentru LXM15LD10N4, 400 V, trifazic |
| Peak stall torque | 9.39 N.m pentru LXM15LD21M3, 230 V, o singura faza |
| Peak stall torque | 13.92 N.m pentru LXM05AD22N4, 380...480 V, trifazic |
| Peak stall torque | 16 N.m pentru LXM05AD28M2, 200...240 V, o singura faza |
| Peak stall torque | 11.23 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| Peak stall torque | 13.92 N.m pentru LXM05BD22N4, 380...480 V, trifazic |
| Peak stall torque | 16 N.m pentru LXM05BD28M2, 200...240 V, o singura faza |
| Peak stall torque | 11.23 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| Peak stall torque | 13.92 N.m pentru LXM05CD22N4, 380...480 V, trifazic |
| Peak stall torque | 16 N.m pentru LXM05CD28M2, 200...240 V, o singura faza |
| Peak stall torque | 18.3 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Peak stall torque | 18.3 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Peak stall torque | 5.6 N.m pentru LXM15LD13M3, 230 V, trifazic |
| Peak stall torque | 8 N.m pentru LXM15LD10N4, 230 V, trifazic |
| Peak stall torque | 8 N.m pentru LXM15LD10N4, 400 V, trifazic |
| Peak stall torque | 8 N.m pentru LXM15LD10N4, 480 V, trifazic |
| Peak stall torque | 12.13 N.m pentru LXM15LD17N4, 400 V, trifazic |
| Peak stall torque | 12.13 N.m pentru LXM15LD17N4, 480 V, trifazic |
| Peak stall torque | 14.79 N.m pentru LXM15LD21M3, 230 V, trifazic |
| Peak stall torque | 11.23 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| numarul gaurilor de montaj | 4 |
| diametru arbore | 19 mm |
| diametrul orificiilor de montare | 9 mm |
| compatibilitate produs | LXM05AD28M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM15LD10N4 la 230 V trifazic |
| compatibilitate produs | LXM15LD10N4 la 480 V trifazic |
| compatibilitate produs | LXM15LD21M3 la 230 V trifazic |
| compatibilitate produs | LXM05AD22N4 la 380...480 V trifazic |
| compatibilitate produs | LXM05BD22N4 la 380...480 V trifazic |
| compatibilitate produs | LXM05CD22N4 la 380...480 V trifazic |
| compatibilitate produs | LXM15LD17N4 la 400 V trifazic |
| compatibilitate produs | LXM15LD17N4 la 480 V trifazic |
| compatibilitate produs | LXM32.D18N4 la 400 V trifazic |
| compatibilitate produs | LXM32.D18N4 la 480 V trifazic |
| compatibilitate produs | LXM05BD28M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM05CD28M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM15LD21M3 la 230 V o singura faza |
| compatibilitate produs | LXM15LD13M3 la 230 V trifazic |
| compatibilitate produs | LXM15LD10N4 la 400 V trifazic |
| compatibilitate produs | LXM05AD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05BD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05CD17M3X la 200...240 V trifazic |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 1.4 o |
| grad de protectie IP | IP65 standard |
| grad de protectie IP | IP67 with IP67 kit |
| capat arbore | untapped |
| Nominal speed | 3000 rpm pentru LXM05AD22N4, 380...480 V, trifazic |
| Nominal speed | 4000 rpm pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Nominal speed | 1500 rpm pentru LXM05AD28M2, 200...240 V, o singura faza |
| Nominal speed | 1500 rpm pentru LXM05BD28M2, 200...240 V, o singura faza |
| Nominal speed | 1500 rpm pentru LXM05CD28M2, 200...240 V, o singura faza |
| Nominal speed | 2000 rpm pentru LXM15LD21M3, 230 V, o singura faza |
| Nominal speed | 2000 rpm pentru LXM15LD21M3, 230 V, trifazic |
| Nominal speed | 2500 rpm pentru LXM15LD10N4, 230 V, trifazic |
| Nominal speed | 2500 rpm pentru LXM15LD13M3, 230 V, trifazic |
| Nominal speed | 4000 rpm pentru LXM15LD17N4, 400 V, trifazic |
| Nominal speed | 5000 rpm pentru LXM15LD17N4, 480 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05BD22N4, 380...480 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05CD22N4, 380...480 V, trifazic |
| Nominal speed | 1500 rpm pentru LXM05AD17M3X, 200...240 V, trifazic |
| Nominal speed | 1500 rpm pentru LXM05BD17M3X, 200...240 V, trifazic |
| Nominal speed | 1500 rpm pentru LXM05CD17M3X, 200...240 V, trifazic |
| Nominal speed | 4500 rpm pentru LXM15LD10N4, 400 V, trifazic |
| Nominal speed | 6000 rpm pentru LXM15LD10N4, 480 V, trifazic |
| Nominal speed | 4000 rpm pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| conexiune electrica | conectoriin unghi drept rotativi |
| Feedback type | multiturn SinCos Hiperface |
| rezistenta stator | 2.4 Ohm la 20 oC |
| compatibilitate gama | Lexium 32 |
| compatibilitate gama | Lexium 05 |
| compatibilitate gama | Lexium 15 |
| Continuous stall current | 4.8 A |
| Motor voltage drop coefficient | 1 |
| cuplu nominal | 4.5 N.m pentru LXM15LD21M3, 230 V, o singura faza |
| cuplu nominal | 4 N.m pentru LXM15LD17N4, 400 V, trifazic |
| cuplu nominal | 4.4 N.m pentru LXM05AD22N4, 380...480 V, trifazic |
| cuplu nominal | 4.4 N.m pentru LXM05BD22N4, 380...480 V, trifazic |
| cuplu nominal | 4.4 N.m pentru LXM05CD22N4, 380...480 V, trifazic |
| cuplu nominal | 4.96 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| cuplu nominal | 4.96 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| cuplu nominal | 4.96 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| cuplu nominal | 5.8 N.m pentru LXM15LD21M3, 230 V, trifazic |
| cuplu nominal | 4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| cuplu nominal | 4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| cuplu nominal | 4.96 N.m pentru LXM05AD28M2, 200...240 V, o singura faza |
| cuplu nominal | 4.96 N.m pentru LXM05BD28M2, 200...240 V, o singura faza |
| cuplu nominal | 4.96 N.m pentru LXM05CD28M2, 200...240 V, o singura faza |
| cuplu nominal | 3.4 N.m pentru LXM15LD10N4, 230 V, trifazic |
| cuplu nominal | 3.4 N.m pentru LXM15LD10N4, 400 V, trifazic |
| cuplu nominal | 3.4 N.m pentru LXM15LD10N4, 480 V, trifazic |
| cuplu nominal | 3.4 N.m pentru LXM15LD13M3, 230 V, trifazic |
| cuplu nominal | 3.7 N.m pentru LXM15LD17N4, 480 V, trifazic |
| Temperature magnet rt | 20 oC |
| Network number of phases | 3 |
| Coefficient 1_5 | -4.62E-28 N.m/rpm5 |
| Coefficient 1_6 | 0 N.m/rpm6 |
| Coefficient 1_3 | -9.992462566E-21 N.m/rpm3 |
| Coefficient 1_4 | 3.157607E-24 N.m/rpm4 |
| nume scurt al dispozitivului | BSH |
| Coefficient 1_1 | -0.000300000000007755 N.m/rpm |
| Coefficient 1_2 | 1.4448273123873E-17 N.m/rpm? |
| constanta de cuplu | 1.21 N.m/A la 120 oC |
| Continuous stall torque | 4.5 N.m pentru LXM15LD21M3, 230 V, o singura faza |
| Continuous stall torque | 5.5 N.m pentru LXM05AD22N4, 380...480 V, trifazic |
| Continuous stall torque | 5.5 N.m pentru LXM05AD28M2, 200...240 V, o singura faza |
| Continuous stall torque | 5.5 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 5.5 N.m pentru LXM05BD22N4, 380...480 V, trifazic |
| Continuous stall torque | 5.5 N.m pentru LXM05BD28M2, 200...240 V, o singura faza |
| Continuous stall torque | 5.5 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 5.5 N.m pentru LXM05CD22N4, 380...480 V, trifazic |
| Continuous stall torque | 5.5 N.m pentru LXM05CD28M2, 200...240 V, o singura faza |
| Continuous stall torque | 5.8 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Continuous stall torque | 5.8 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Continuous stall torque | 3.4 N.m pentru LXM15LD13M3, 230 V, trifazic |
| Continuous stall torque | 3.4 N.m pentru LXM15LD10N4, 230 V, trifazic |
| Continuous stall torque | 3.4 N.m pentru LXM15LD10N4, 400 V, trifazic |
| Continuous stall torque | 3.4 N.m pentru LXM15LD10N4, 480 V, trifazic |
| Continuous stall torque | 5.8 N.m pentru LXM15LD17N4, 400 V, trifazic |
| Continuous stall torque | 5.8 N.m pentru LXM15LD17N4, 480 V, trifazic |
| Continuous stall torque | 5.8 N.m pentru LXM15LD21M3, 230 V, trifazic |
| Continuous stall torque | 5.5 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| Temperature copper hot | 120 oC |
ÎNTREBĂRI
Distribuie produsul:
SHARE
Vezi produse similare din categorie
Alți clienți au vizualizat și
0.00 (0 Review-uri)
Rețele Sociale
© Elematis 2024. Termeni si conditii.
