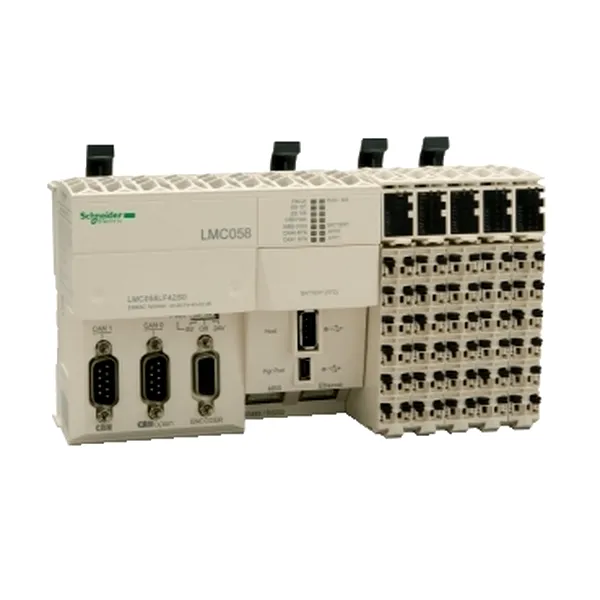

Baza compacta - 42 Intrare/Iesire - 24 V DC Livrare
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LMC058LF42-27192.jpg "Baza compacta - 42 Intrare/Iesire - 24 V DC Livrare")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LMC058LF42
SHARE
SPECIFICATII
| Certificari produs | C-Tick |
| Certificari produs | cULus |
| Certificari produs | CSA |
| Certificari produs | GOST-R |
| logica de intrare discreta | derivatie pentru intrare rapidC |
| logica de intrare discreta | derivatie pentru regular input |
| logica de intrare discreta | sursa pentru interior |
| anti bounce filtering | 2 ?s...4 ms configurable fast input/regular input and fast output |
| impedanta de intrare | 6 kOhm pentru intrare rapidC |
| impedanta de intrare | 6 kOhm pentru regular input |
| [In] curent nominal | 0.04 A pentru embedded expert modules power |
| [In] curent nominal | 0.28 A pentru sursa principalC |
| [In] curent nominal | 10 A pentru I/O power segment |
| Standarde | Standard CSA C22.2 No 142 |
| Standarde | Standard CSA C22.2 No 213 |
| Standarde | UL 60947-1 |
| Standarde | IEC 61131-2 |
| tensiune de intrare discreta | 24 V |
| tip de conexiune integrata | 1 isolated serial link cu mamC RJ45 conectorModbus cu master/slave metoda, transmission frame: RTU/ASCII or character mode ASCII, interfa?a fizicC: RS232/RS485, rata de transmisie: 300...115200 bps |
| tip de conexiune integrata | 1 CAN port cu tatC SUB-D 9 conectorCANmotion bus or CANopen cu principal metoda |
| tip de conexiune integrata | 1 CAN port cu tatC SUB-D 9 conectorCANopen cu principal metoda |
| tip de conexiune integrata | 1 encoder cu female SUB-D 15 conector |
| tip de conexiune integrata | 1 isolated serial link cu mamC RJ45 conectorModbus Ethernet TCP/IP cu slave metoda, interfa?a fizicC: 10BASE-T/100BASE-TX |
| tip de conexiune integrata | 1 isolated serial link cu mini B USB conector, rata de transmisie: 480 Mbit/s |
| tip de conexiune integrata | 1 isolated serial link cu USB tip A conector, rata de transmisie: 480 Mbit/s |
| suport de montare | sina DIN simetrica |
| altitudinea de depozitare | 0-3000 m |
| tip tensiune de intrare discreta | c.c. |
| puterea maxima consumata in W | 13.03 W |
| tip produs sau componenta | motion controller |
| rezistenta la vibratii | 1 gn la 8.4-150 Hz pornit sina DIN |
| rezistenta la vibratii | 3.5 mm la 5-8.4 Hz pornit sina DIN |
| rezistenta la socuri | 15 gn pentru 11 ms |
| semnalizare locala | 1 LED pentru CAN0 STS |
| semnalizare locala | 1 LED verde/rosu pentru CAN1 STS |
| semnalizare locala | 1 LED verde/galben pentru MBS COM |
| semnalizare locala | 1 LED per canal pentru APP0 |
| semnalizare locala | 1 LED rosu pentru APP1 |
| greutate neta | 0.55 kg |
| tip baterie | 3 V CR2477M litiu bateriei |
| starea 1 garantata a tensiunii | >= 15 V pentru intrare rapidC |
| starea 1 garantata a tensiunii | >= 15 V pentru ie?ire rapidC |
| starea 1 garantata a tensiunii | >= 15 V pentru regular input |
| tip memorie | 128 MB flash |
| tip memorie | 64 MB RAM |
| limite pentru tensiune la iesire | 19.2...28.8 V |
| aplicatie specifica produsului | - |
| varf de curent | 25 kA (durata = <= 500 s) pentru I/O power segment |
| varf de curent | 50 kA (durata = <= 150 s) pentru embedded expert modules power |
| varf de curent | 1.2 A (durata = > 70 s) pentru sursa principalC |
| varf de curent | 100 kA (durata = <= 70 s) pentru sursa principalC |
| curent intrare discreta | 4 mA pentru intrare rapidC |
| curent intrare discreta | 4 mA pentru regular input |
| altitudinea de functionare | 0...2000 m |
| latime | 175 mm |
| ceasin timp real | fara calibrare facuta de utilizator < 30 s/month la 25-25 oC |
| ceasin timp real | with user calibration <= 6 s/month |
| adancime | 85 mm |
| [Us] tensiune de alimentare nominala | 24 V c.c. pentru embedded expert modules power |
| numar intrari de contorizare | 8 intrari de contorizare la 200 kHz |
| date cu copie de rezerva | baterie variables of type retain and retain persistent |
| distanta maxima cablu intre dispozitive | <30 m pentru intrare rapidC |
| inaltime | 99 mm |
| gama de produse | Modicon LMC059 |
| logica de iesire discreta | sursa |
| temperatura ambientala de utilizare | 0-55 oC fCrC declasare (instalare orizontalC) |
| temperatura ambientala de utilizare | 0-60 oC cu (instalare orizontalC) |
| temperatura ambientala de utilizare | 0-50 oC (instalare verticalC) |
| compatibilitate electromagnetica | test de imunitate la descarcari electrostatice - nivel de test: 9 kV (pe contact) conformitate cu EN/IEC 61000-4-2 |
| compatibilitate electromagnetica | perturba?ii conduse de RF conformitate cu EN/IEC 61000-4-6 |
| compatibilitate electromagnetica | emisii conduse si radiate conformitate cu CISPR 11 |
| compatibilitate electromagnetica | test de imunitate la descarcari electrostatice - nivel de test: 4 kV (In aer) conformitate cu EN/IEC 61000-4-2 |
| compatibilitate electromagnetica | sensibilitate la cfmpuri electromagnetice - nivel de test: 1 V/m (2 - 2.7 GHz) conformitate cu EN/IEC 61000-4-3 |
| compatibilitate electromagnetica | sensibilitate la cfmpuri electromagnetice - nivel de test: 10 V/m (80...2000 MHz) conformitate cu EN/IEC 61000-4-3 |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare - nivel de test: 1 kV (I/O) conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare - nivel de test: 1 kV (cablu ecranat) conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare - nivel de test: 2 kV (alimentare) conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | test de imunitate la supratensiuni - nivel de test: 0.5 kV (mod diferential) conformitate cu EN/IEC 61000-4-5 |
| compatibilitate electromagnetica | test de imunitate la supratensiuni - nivel de test: 1 kV (mod comun) conformitate cu EN/IEC 61000-4-5 |
| grad de protectie IP | IP20 conformitate cu IEC 61131-2 |
| numar iesire discreta | 12 iesire |
| numar iesire discreta | 4 ie?ire rapidC |
| rata de transmisie | 10 kbit/s pentru lungimea magistralei de 5000-5000 m pentru CANopen |
| rata de transmisie | 1000 kbit/s pentru lungimea magistralei de 4-4 m pentru CANopen |
| rata de transmisie | 125 kbit/s pentru lungimea magistralei de 500-500 m pentru CANopen |
| rata de transmisie | 20 kbit/s pentru lungimea magistralei de 2500-2500 m pentru CANopen |
| rata de transmisie | 250 kbit/s pentru lungimea magistralei de 250-250 m pentru CANopen |
| rata de transmisie | 50 kbit/s pentru lungimea magistralei de 1000-1000 m pentru CANopen |
| rata de transmisie | 500 kbit/s pentru lungimea magistralei de 100-100 m pentru CANopen |
| rata de transmisie | 800 kbit/s pentru lungimea magistralei de 25-25 m pentru CANopen |
| marcaj | CE |
| numarul I/O discrete | 42 |
| curent iesire discreta | 4 mA pentru ie?ire rapidC |
| starea 0 garantata a tensiunii | <= 5 V pentru intrare rapidC |
| starea 0 garantata a tensiunii | <= 5 V pentru ie?ire rapidC |
| starea 0 garantata a tensiunii | <= 5 V pentru regular input |
| timp de filtrare configurabil | 0 ms pentru fast input/regular input and fast output |
| timp de filtrare configurabil | 1.5 ms pentru fast input/regular input and fast output |
| timp de filtrare configurabil | 12 ms pentru fast input/regular input and fast output |
| timp de filtrare configurabil | 4 ms pentru fast input/regular input and fast output |
| tensiune iesire discreta | 24 V c.c. |
| perturbatie radiata/condusa | CISPR11 |
| grad de poluare | 2 conformitate cu IEC 60664 |
| limite tensiune de alimentare | 20.4-28.8 V |
| durata de viata baterie | 1.5 yr |
| temperatura de depozitare | -25-70 oC |
| umiditate relativa | 5-95 % fCrC condensare |
| numar intrare discreta | 10 pentru intrare rapidC |
| numar intrare discreta | 12 pentru interior |
| numar intrare discreta | 4 pentru regular input |
| izolatie | between channels and internal logic la 500 V c.a. |
| izolatie | non-insulated between channels |
