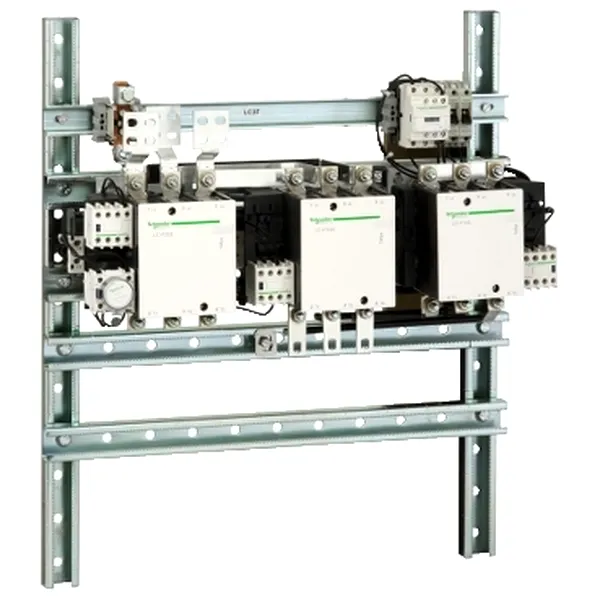

Demaror Stea-Triunghi Pe Cadru - Tesys Lc3-F - Bobina 220 - 230 V C.A.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC3F225M7-25210.jpg "Demaror Stea-Triunghi Pe Cadru - Tesys Lc3-F - Bobina 220 - 230 V C.A.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC3F225M7
SHARE
SPECIFICATII
| Certificari produs | CB |
| Certificari produs | CCC |
| Certificari produs | RMRoS |
| Certificari produs | DNV |
| Certificari produs | ABS |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | UL |
| Certificari produs | RINA |
| Certificari produs | CSA |
| tip de blocare | fara blocare mecanica delta, de pornire |
| rezistenta mecanica | vibratii contactor deschis2 Gn, 5...300 Hz |
| rezistenta mecanica | socuri contactor Inchis15 Gn pentru 11 ms |
| rezistenta mecanica | vibratii contactor Inchis5 Gn, 5...300 Hz |
| rezistenta mecanica | socuri contactor deschis7 Gn for 11 ms |
| [Uc] tensiune circuit de comanda | 220/230 V c.a. 50/60 Hz |
| temperatura ambientala de utilizare | -5-55 oC |
| temperatura ambientala de utilizare | -40-70 oC la Uc |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 1000 V c.a. 16 Hz 2/3...200 Hz |
| inaltime | 110 mm |
| gama de produse | TeSys F |
| limite de tensiune circuit de comanda | operational 0,85...1,1 Uc la 50/60 Hz 55 oC) |
| limite de tensiune circuit de comanda | eliminare 0.35...0.55 Uc la 50/60 Hz 55 oC) |
| [Ith] curent termic conventional in aer liber | 315 A la <40 oC |
| Standarde | JIS C8201-4-1 |
| Standarde | EN 60947-1 |
| Standarde | IEC 60947-1 |
| Standarde | SR EN 60947-4-1 |
| Standarde | IEC 60947-4-1 |
| compozitie contact pol | 3 x 3 NO |
| suport de montare | placa |
| tipul circuitului de comanda | c.a. la 50/60 Hz |
| aplicatie contactor | comanda motor |
| tensiune contactor bobina | 220 V c.a. standard |
| tensiune contactor bobina | 230 V c.a. standard |
| capacitate de rupere nominala | 1800 A conformitate cu IEC 60947-4-1 |
| tip produs sau componenta | star delta starter |
| Irms capacitatea nominala la inchidere | 2250 A conformitate cu IEC 60947-4-1 |
| nume produs | TeSys F |
| interval putere | 55-100 kW la 200-240 V 3 faze |
| interval putere | 110-220 kW la 380-440 V 3 faze |
| ora de pornire | 20 s |
| calibrul fuzibilului asociat | 315 A gG la <= 440 V |
| calibrul fuzibilului asociat | 250 A aM la <= 440 V |
| greutate neta | 16.5 kg |
| consum de energie conectare in VA | 805-805 VA 50 Hz 0.3 20 oC) |
| consum de energie conectare in VA | 970-970 VA 60 Hz 0.3 20 oC) |
| [Uimp] tensiune de tinere la impuls | 8 kV |
| gama | TeSys |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de alimentare conector 1 185-185 mm? |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-2.5 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-4 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-4 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de alimentare bara 2 - sectiune bare: 32 x 4 mm |
| conexiuni - borne | circuit de alimentare conexiune cu surub |
| conexiuni - borne | circuit de alimentare terminale cu papuci 1 185-185 mm? |
| prezentare dispozitiv | pre-cablat |
| tip demaror motor | star delta starter |
| categorie de utilizare | AC-3 |
| [Ie] curent nominal de utilizare | 225 A 55 oC) la <= 440 V c.a. AC-3 pentru circuit de alimentare |
| viteza maxima de functionare | 2400 cic/h la <55 oC |
| contacte auxiliare disponibile pe fiecare contactor | 1 NC pentru KM1 star contactor |
| contacte auxiliare disponibile pe fiecare contactor | 1 NO pentru KM1 star contactor |
| contacte auxiliare disponibile pe fiecare contactor | 2 NC pentru KM2 line contactor |
| contacte auxiliare disponibile pe fiecare contactor | 1 NO pentru KM2 line contactor |
| contacte auxiliare disponibile pe fiecare contactor | 1 NC pentru KM3 delta contactor |
| contacte auxiliare disponibile pe fiecare contactor | 2 NO pentru KM3 delta contactor |
| temperatura de depozitare | -60-80 oC |
| cuplu de strangere | circuit de comanda 1.2 N.m |
| cuplu de strangere | circuit de alimentare 35 N.m |
| diametru surub | M10 |
| tratament protector | TH |
| durabilitate mecanica | 10 Mcycles |
| grad de protectie IP | IP20 parte frontala fara capace de protectie conformitate cu SR EN 60529 |
| grad de protectie IP | IP20 parte frontala fara capace de protectie conformitate cu VDE 0106 |
| altitudinea de functionare | 3000 m fCrC declasare |
| consum de energie mentinere in VA | 55-55 VA 50 Hz 0.3 20 oC) |
| consum de energie mentinere in VA | 66-66 VA 60 Hz 0.3 20 oC) |
| timp de functionare | 20...35 ms Inchidere |
| timp de functionare | 7...15 ms deschidere |
| latime | 525 mm |
| adancime | 235 mm |
| putere motor kW | 100 kW la 220/230 V c.a. 50/60 Hz |
| putere motor kW | 200 kW la 380/400 V c.a. 50/60 Hz |
| putere motor kW | 200 kW la 415 V c.a. 50/60 Hz |
| putere motor kW | 220 kW la 440 V c.a. 50/60 Hz |
| [Ui] tensiune nominala de izolatie | 1000 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | 1500 V conformitate cu VDE 0110 grupa C |
| nume scurt al dispozitivului | LC3F |
| [Icw] curent nominal de scurtcircuit admisibil | 1800 A la <40 oC - 10 s |
| [Icw] curent nominal de scurtcircuit admisibil | 1000 A la <40 oC - 30 s |
| [Icw] curent nominal de scurtcircuit admisibil | 850 A la <40 oC - 1 min |
| [Icw] curent nominal de scurtcircuit admisibil | 560 A la <40 oC - 3 min |
| [Icw] curent nominal de scurtcircuit admisibil | 440 A la <40 oC - 10 min |
| disipare de caldura | 18-24 W |
| descrierea polilor | 3 x 3P |
