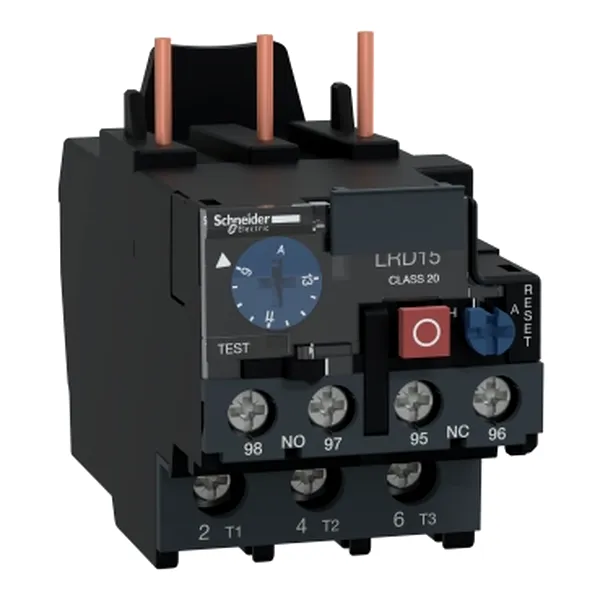

Releu Suprasarcina Termica Motor Tesys - 9 - 13 A - Clasa 20A
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LRD1516-9026.jpg "Releu Suprasarcina Termica Motor Tesys - 9 - 13 A - Clasa 20A")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LRD1516
SHARE
SPECIFICATII
| Certificari produs | IEC |
| Certificari produs | UL |
| Certificari produs | CSA |
| Certificari produs | EAC |
| Certificari produs | DNV-GL |
| Certificari produs | LROS (Lloyds register of shipping) |
| frecventa retea electrica | 0...400 Hz |
| rezistenta mecanica | vibratii6 Gn conformitate cu IEC 60068-2-6 |
| rezistenta mecanica | socuri15 Gn pentru 11 ms conformitate cu IEC 60068-2-7 |
| compozitie contact auxiliar | 1 NO + 1 NC |
| [Ith] curent termic conventional in aer liber | 5 A pentru circuit de semnalizare |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(uri) 1-2.5 mm? flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(uri) 1-2.5 mm? flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(uri) 1-2.5 mm? solid fara |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(uri) 1.5-10 mm? flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(uri) 1-4 mm? flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(uri) 1-6 mm? solid fara |
| Standarde | EN/IEC 60947-4-1 |
| Standarde | SR EN 60947-5-1 |
| Standarde | UL 60947-4-1 |
| Standarde | UL 60947-5-1 |
| Standarde | CSA C22.2 No 60947-4-1 |
| Standarde | CSA C22.2 No 60947-5-1 |
| sensibilitate la cadere de faza | curent de declansare 130 % din Ir OEn monofazat, ultimul la 0 |
| [Ue] tensiune nominala de functionare | 690 V c.a. 0...400 Hz pentru circuit de alimentare conformitate cu IEC 60947-4-1 |
| gama de reglaj a protectiei termice | 9-13 A |
| tip retea electrica | c.c. |
| tip retea electrica | c.a. |
| OEncercare climaticC | conformitate cu IACS E10 |
| aplicatie releu | protectie motor |
| tip produs sau componenta | releu de suprasarcina termica diferential |
| temperatura ambientala de utilizare | -20-60 oC fCrC declasare conformitate cu IEC 60947-4-1 |
| rigiditate dielectrica | 1.89 kV la 50 Hz conformitate cu IEC 60947-1 |
| nume produs | TeSys LRD |
| nume produs | TeSys Deca |
| clasa de declansare termica | clasa 20 conformitate cu IEC 60947-4-1 |
| calibrul fuzibilului asociat | 4 A gG pentru circuit de semnalizare |
| calibrul fuzibilului asociat | 4 A BS pentru circuit de semnalizare |
| greutate neta | 0.19 kg |
| [Uimp] tensiune de tinere la impuls | 6 kV |
| gama | TeSys |
| grad de protectie IP | IP20 conformitate cu SR EN 60529 |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V conformitate cu CSA |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V conformitate cu UL |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| Intarziere flacara | V1 conformitate cu UL 94 |
| curent admisibil | 1.5 A la 240 V AC-15 pentru circuit de semnalizare |
| curent admisibil | 0.1 A la 250 V DC-13 pentru circuit de semnalizare |
| temperatura de depozitare | -60-70 oC |
| prag de declansare | 1.14 +/- 0.06 Ir conformitate cu IEC 60947-4-1 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub |
| cuplu de strangere | circuit de alimentare 1.85 N.m - pornit borne cu surub |
| tip de control | rosu intrerupator cu revenire stop |
| tip de control | albastru intrerupator cu revenire reset |
| suport de montare | placa, with specific accessories |
| suport de montare | sina, with specific accessories |
| suport de montare | sub contactor |
| Cod compatibilitate | LRD |
| rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
| latime | 45 mm |
| adancime | 92 mm |
| compatibilitate produs | LC1D18 |
| compatibilitate produs | LC1D25 |
| compatibilitate produs | LC1D32 |
| nume scurt al dispozitivului | LRD |
| compensare cu temperatura | -20-60 oC |
