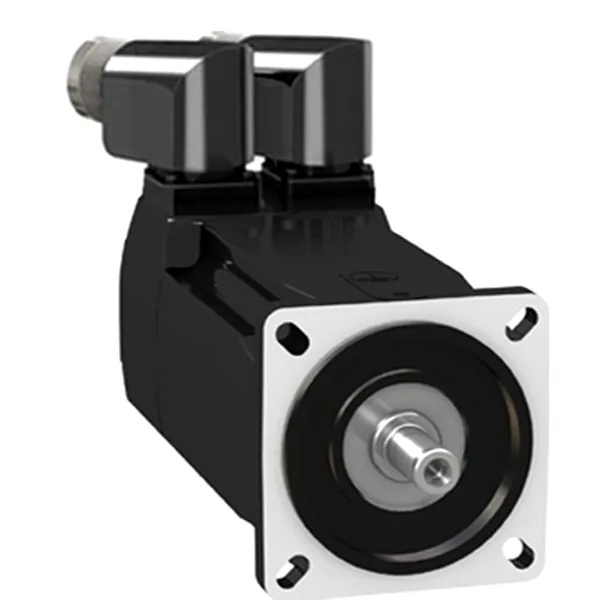

Servo motor BMH - 3.4 Nm - 8000 rpm - arb. cu cheie - cu frana - IP65/IP67
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BMH0703P37F2A-17616.jpg "Servo motor BMH - 3.4 Nm - 8000 rpm - arb. cu cheie - cu frana - IP65/IP67")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BMH0703P37F2A
SHARE
SPECIFICATII
| curent maxim permanent | 12.57 A |
| Circle diameter of the mounting holes | 82 mm |
| putere continua | 1.68 W |
| viteza mecanica maxima | 8000 rpm |
| Temperature magnet hot | 100 oC |
| Saturation coefficient 2 | -0.0052093973442288 |
| Saturation coefficient 3 | 8.051345425E-19 |
| Saturation coefficient 1 | -1.53406885169E-17 |
| constanta de timp electrica a statorului | 3.2 ms la 20 oC |
| cuplu de mentinere | 3 N.m holding brake |
| forta radiala Fr maxima | 730 N la 1000 rpm |
| forta radiala Fr maxima | 580 N la 2000 rpm |
| forta radiala Fr maxima | 510 N la 3000 rpm |
| forta radiala Fr maxima | 460 N la 4000 rpm |
| forta radiala Fr maxima | 430 N la 5000 rpm |
| forta radiala Fr maxima | 400 N la 6000 rpm |
| suport de montare | flansa standard internationala |
| numarul de multimi de motoare | 3 |
| inertia rotorului | 1.78 kg.cm? |
| numarul de poli ai motorului | 10 |
| constanta de intoarcere emf | 55.8 V/krpm la 120 oC |
| forta axiala Fa maxima | 0,2 x Fr |
| centrarea adancimii colierului | 2.5 mm |
| mentinere frana | cu |
| rezolutie feedback pentru turatie | 32768 points/turn x 4096 turns |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 30 mm |
| Brake pull-in power | 7 W |
| numar de fazein retea | trifazic |
| lungime | 225 mm |
| curentul maxim Irms | 12.6 A pentru LXM32.D18N4 |
| greutate neta | 4 kg |
| Sizing reference | BMH0703P |
| centrarea diametrului colierului | 60 mm |
| inductanta stator | 8.6 mH la 20 oC |
| dimensiunea flansei motorului | 70 mm |
| [Us] tensiune de alimentare nominala | 480 V |
| tensiunea nominala de iesire | 1300 W pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| tensiunea nominala de iesire | 1300 W pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Peak stall torque | 10.2 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Peak stall torque | 10.2 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| numarul gaurilor de montaj | 4 |
| latimea cheii | 20 mm |
| diametru arbore | 14 mm |
| diametrul orificiilor de montare | 5.5 mm |
| compatibilitate produs | LXM32.D18N4 la 400...480 V trifazic |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 4.8 o |
| grad de protectie IP | IP65 standard |
| grad de protectie IP | IP67 with IP67 kit |
| capat arbore | prevazut cu cheie |
| Nominal speed | 5000 rpm pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Nominal speed | 5000 rpm pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| conexiune electrica | conectoriin unghi drept rotativi |
| Feedback type | multiturn SinCos Hiperface |
| rezistenta stator | 2.65 Ohm la 20 oC |
| Coefficient 2_1 | 2.12500000000002E-05 N.m/rpm |
| compatibilitate gama | Lexium 32 |
| Continuous stall current | 3.91 A |
| Motor voltage drop coefficient | 1 |
| cuplu nominal | 2.4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| cuplu nominal | 2.4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Temperature magnet rt | 20 oC |
| Network number of phases | 3 |
| Coefficient 1_5 | -2.02562E-29 N.m/rpm5 |
| Coefficient 1_6 | 8.7E-34 N.m/rpm6 |
| Coefficient 1_3 | -6.762416E-22 N.m/rpm3 |
| Coefficient 1_4 | 1.737E-25 N.m/rpm4 |
| nume scurt al dispozitivului | BMH |
| Coefficient 1_1 | -0.0001750000000006 N.m/rpm |
| Coefficient 1_2 | 1.1550721732E-18 N.m/rpm? |
| constanta de cuplu | 0.87 N.m/A la 120 oC |
| Continuous stall torque | 3.4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Continuous stall torque | 3.4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Temperature copper hot | 135 oC |
