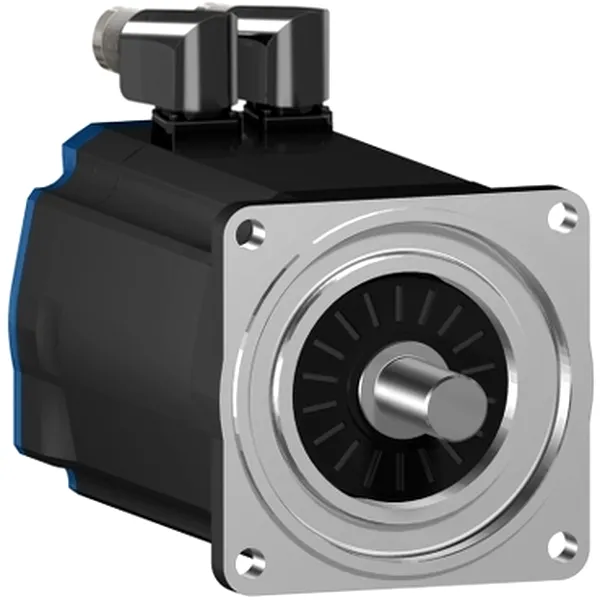

Servomotor Acc Bsh - 7.8 N.M - 2500 Rpm - Ax Cu Cheie - Cu Frana - Ip65

BRAND: Schneider Electric

MOD DE LIVRARE: CURIER

DISPONIBILITATE: LA COMANDA

COD PRODUS: BSH1003P31F2A

8071⁸³ Lei

[ + Adaugă la favorite ]

Solicită o ofertă!

SPECIFICATII

curent maxim permanent	28.3 A
Circle diameter of the mounting holes	115 mm
putere continua	3.14 W
viteza mecanica maxima	6000 rpm
Temperature magnet hot	100 oC
frecventa de comutare	8 kHz
Saturation coefficient 2	-0.00825198010683367
Saturation coefficient 3	-2.15661038194E-19
Saturation coefficient 1	3.838766479861E-18
constanta de timp electrica a statorului	6.15 ms la 20 oC
cuplu de mentinere	9 N.m holding brake
forta radiala Fr maxima	1050 N la 1000 rpm
forta radiala Fr maxima	660 N la 4000 rpm
forta radiala Fr maxima	730 N la 3000 rpm
forta radiala Fr maxima	830 N la 2000 rpm
suport de montare	flansa standard internationala
numarul de multimi de motoare	3
inertia rotorului	3.838 kg.cm?
numarul de poli ai motorului	8
constanta de intoarcere emf	77 V/krpm la 120 oC
forta axiala Fa maxima	0,2 x Fr
centrarea adancimii colierului	3.5 mm
mentinere frana	cu
rezolutie feedback pentru turatie	131072 puncte/tura
Second shaft	without second shaft end
tip produs sau componenta	servo motor
lungimea axului	40 mm
Brake pull-in power	18 W
numar de fazein retea	trifazic
lungime	271.5 mm
curentul maxim Irms	28.3 A pentru LXM15LD21M3
curentul maxim Irms	28.3 A pentru LXM05BD42M3X
curentul maxim Irms	28.3 A pentru LXM05BD34N4
curentul maxim Irms	28.3 A pentru LXM05CD28M2
curentul maxim Irms	28.3 A pentru LXM05CD42M3X
curentul maxim Irms	28.3 A pentru LXM05CD34N4
curentul maxim Irms	28.3 A pentru LXM32.D30N4
curentul maxim Irms	28.3 A pentru LXM15LD28M3
curentul maxim Irms	28.3 A pentru LXM15LD17N4
curentul maxim Irms	28.3 A pentru LXM15MD28N4
curentul maxim Irms	28.3 A pentru LXM15MD40N4
curentul maxim Irms	28.3 A pentru LXM05AD28M2
curentul maxim Irms	28.3 A pentru LXM05AD42M3X
curentul maxim Irms	28.3 A pentru LXM05AD34N4
curentul maxim Irms	28.3 A pentru LXM05BD28M2
greutate neta	8 kg
Sizing reference	BSH1003P
centrarea diametrului colierului	95 mm
inductanta stator	8.8 mH la 20 oC
dimensiunea flansei motorului	100 mm
[Us] tensiune de alimentare nominala	480 V
tensiunea nominala de iesire	2000 W pentru LXM32.D30N4 la 10 A, 400 V, trifazic
tensiunea nominala de iesire	1700 W pentru LXM15LD17N4, 230 V, trifazic
tensiunea nominala de iesire	1700 W pentru LXM15LD21M3, 230 V, trifazic
tensiunea nominala de iesire	1800 W pentru LXM05AD34N4, 380...480 V, trifazic
tensiunea nominala de iesire	1800 W pentru LXM05BD34N4, 380...480 V, trifazic
tensiunea nominala de iesire	1800 W pentru LXM05CD34N4, 380...480 V, trifazic
tensiunea nominala de iesire	2000 W pentru LXM15MD28N4, 400 V, trifazic
tensiunea nominala de iesire	2000 W pentru LXM15MD40N4, 400 V, trifazic
tensiunea nominala de iesire	2200 W pentru LXM15LD17N4, 400 V, trifazic
tensiunea nominala de iesire	2200 W pentru LXM15MD28N4, 480 V, trifazic
tensiunea nominala de iesire	2200 W pentru LXM15MD40N4, 480 V, trifazic
tensiunea nominala de iesire	2600 W pentru LXM32.D30N4 la 10 A, 480 V, trifazic
tensiunea nominala de iesire	2300 W pentru LXM15LD17N4, 480 V, trifazic
tensiunea nominala de iesire	1100 W pentru LXM05AD28M2, 200...240 V, o singura faza
tensiunea nominala de iesire	1100 W pentru LXM05BD28M2, 200...240 V, o singura faza
tensiunea nominala de iesire	1100 W pentru LXM05CD28M2, 200...240 V, o singura faza
tensiunea nominala de iesire	1100 W pentru LXM05AD42M3X, 200...240 V, trifazic
tensiunea nominala de iesire	1100 W pentru LXM05BD42M3X, 200...240 V, trifazic
tensiunea nominala de iesire	1100 W pentru LXM05CD42M3X, 200...240 V, trifazic
tensiunea nominala de iesire	1300 W pentru LXM15LD28M3, 230 V, trifazic
Peak stall torque	28.3 N.m pentru LXM32.D30N4 la 10 A, 400 V, trifazic
Peak stall torque	19.69 N.m pentru LXM15LD28M3, 230 V, trifazic
Peak stall torque	19.69 N.m pentru LXM15MD28N4, 400 V, trifazic
Peak stall torque	19.69 N.m pentru LXM15MD28N4, 480 V, trifazic
Peak stall torque	23.17 N.m pentru LXM15MD40N4, 400 V, trifazic
Peak stall torque	23.17 N.m pentru LXM15MD40N4, 480 V, trifazic
Peak stall torque	23.01 N.m pentru LXM05AD34N4, 380...480 V, trifazic
Peak stall torque	23.17 N.m pentru LXM05AD42M3X, 200...240 V, trifazic
Peak stall torque	23.01 N.m pentru LXM05BD34N4, 380...480 V, trifazic
Peak stall torque	23.17 N.m pentru LXM05BD42M3X, 200...240 V, trifazic
Peak stall torque	23.01 N.m pentru LXM05CD34N4, 380...480 V, trifazic
Peak stall torque	28.3 N.m pentru LXM32.D30N4 la 10 A, 480 V, trifazic
Peak stall torque	23.17 N.m pentru LXM05CD42M3X, 200...240 V, trifazic
Peak stall torque	19.69 N.m pentru LXM05AD28M2, 200...240 V, o singura faza
Peak stall torque	19.69 N.m pentru LXM05BD28M2, 200...240 V, o singura faza
Peak stall torque	19.69 N.m pentru LXM05CD28M2, 200...240 V, o singura faza
Peak stall torque	15.5 N.m pentru LXM15LD21M3, 230 V, trifazic
Peak stall torque	12.5 N.m pentru LXM15LD17N4, 230 V, trifazic
Peak stall torque	12.5 N.m pentru LXM15LD17N4, 400 V, trifazic
Peak stall torque	12.5 N.m pentru LXM15LD17N4, 480 V, trifazic
numarul gaurilor de montaj	4
latimea cheii	30 mm
diametru arbore	19 mm
diametrul orificiilor de montare	9 mm
compatibilitate produs	LXM05AD28M2 la 200...240 V o singura faza
compatibilitate produs	LXM15LD17N4 la 480 V trifazic
compatibilitate produs	LXM15LD28M3 la 230 V trifazic
compatibilitate produs	LXM05AD34N4 la 380...480 V trifazic
compatibilitate produs	LXM05BD34N4 la 380...480 V trifazic
compatibilitate produs	LXM05CD34N4 la 380...480 V trifazic
compatibilitate produs	LXM15MD28N4 la 400 V trifazic
compatibilitate produs	LXM15MD28N4 la 480 V trifazic
compatibilitate produs	LXM15MD40N4 la 400 V trifazic
compatibilitate produs	LXM15MD40N4 la 480 V trifazic
compatibilitate produs	LXM32.D30N4 la 400 V trifazic
compatibilitate produs	LXM05BD28M2 la 200...240 V o singura faza
compatibilitate produs	LXM32.D30N4 la 480 V trifazic
compatibilitate produs	LXM05CD28M2 la 200...240 V o singura faza
compatibilitate produs	LXM15LD21M3 la 230 V trifazic
compatibilitate produs	LXM05AD42M3X la 200...240 V trifazic
compatibilitate produs	LXM05BD42M3X la 200...240 V trifazic
compatibilitate produs	LXM05CD42M3X la 200...240 V trifazic
compatibilitate produs	LXM15LD17N4 la 230 V trifazic
compatibilitate produs	LXM15LD17N4 la 400 V trifazic
tip de racire	convectie naturala
Accuracy error [angular]	1.4 o
grad de protectie IP	IP65 standard
grad de protectie IP	IP67 with IP67 kit
capat arbore	prevazut cu cheie
Nominal speed	3000 rpm pentru LXM32.D30N4 la 10 A, 400 V, trifazic
Nominal speed	1500 rpm pentru LXM05CD42M3X, 200...240 V, trifazic
Nominal speed	2000 rpm pentru LXM15LD28M3, 230 V, trifazic
Nominal speed	2500 rpm pentru LXM15LD17N4, 230 V, trifazic
Nominal speed	2500 rpm pentru LXM15LD21M3, 230 V, trifazic
Nominal speed	3000 rpm pentru LXM05AD34N4, 380...480 V, trifazic
Nominal speed	3000 rpm pentru LXM05BD34N4, 380...480 V, trifazic
Nominal speed	3000 rpm pentru LXM05CD34N4, 380...480 V, trifazic
Nominal speed	4000 rpm pentru LXM15MD28N4, 400 V, trifazic
Nominal speed	4000 rpm pentru LXM15MD40N4, 400 V, trifazic
Nominal speed	4500 rpm pentru LXM15MD28N4, 480 V, trifazic
Nominal speed	4000 rpm pentru LXM32.D30N4 la 10 A, 480 V, trifazic
Nominal speed	4500 rpm pentru LXM15MD40N4, 480 V, trifazic
Nominal speed	4500 rpm pentru LXM15LD17N4, 400 V, trifazic
Nominal speed	6000 rpm pentru LXM15LD17N4, 480 V, trifazic
Nominal speed	1500 rpm pentru LXM05AD28M2, 200...240 V, o singura faza
Nominal speed	1500 rpm pentru LXM05BD28M2, 200...240 V, o singura faza
Nominal speed	1500 rpm pentru LXM05CD28M2, 200...240 V, o singura faza
Nominal speed	1500 rpm pentru LXM05AD42M3X, 200...240 V, trifazic
Nominal speed	1500 rpm pentru LXM05BD42M3X, 200...240 V, trifazic
conexiune electrica	conectoriin unghi drept rotativi
Feedback type	single turn SinCos Hiperface
rezistenta stator	1.43 Ohm la 20 oC
compatibilitate gama	Lexium 32
compatibilitate gama	Lexium 15
compatibilitate gama	Lexium 05
Continuous stall current	6.6 A
Motor voltage drop coefficient	1
cuplu nominal	6.3 N.m pentru LXM32.D30N4 la 10 A, 400 V, trifazic
cuplu nominal	5 N.m pentru LXM15MD28N4, 400 V, trifazic
cuplu nominal	5 N.m pentru LXM15MD40N4, 400 V, trifazic
cuplu nominal	5.7 N.m pentru LXM05AD34N4, 380...480 V, trifazic
cuplu nominal	5.7 N.m pentru LXM05BD34N4, 380...480 V, trifazic
cuplu nominal	5.7 N.m pentru LXM05CD34N4, 380...480 V, trifazic
cuplu nominal	6 N.m pentru LXM15LD17N4, 230 V, trifazic
cuplu nominal	6 N.m pentru LXM15LD21M3, 230 V, trifazic
cuplu nominal	6.3 N.m pentru LXM15LD28M3, 230 V, trifazic
cuplu nominal	6.73 N.m pentru LXM05AD42M3X, 200...240 V, trifazic
cuplu nominal	6.73 N.m pentru LXM05BD42M3X, 200...240 V, trifazic
cuplu nominal	6.3 N.m pentru LXM32.D30N4 la 10 A, 480 V, trifazic
cuplu nominal	6.73 N.m pentru LXM05CD42M3X, 200...240 V, trifazic
cuplu nominal	3.7 N.m pentru LXM15LD17N4, 480 V, trifazic
cuplu nominal	6.73 N.m pentru LXM05AD28M2, 200...240 V, o singura faza
cuplu nominal	6.73 N.m pentru LXM05BD28M2, 200...240 V, o singura faza
cuplu nominal	6.73 N.m pentru LXM05CD28M2, 200...240 V, o singura faza
cuplu nominal	4.6 N.m pentru LXM15MD28N4, 480 V, trifazic
cuplu nominal	4.6 N.m pentru LXM15MD40N4, 480 V, trifazic
cuplu nominal	4.7 N.m pentru LXM15LD17N4, 400 V, trifazic
Temperature magnet rt	20 oC
Network number of phases	3
Coefficient 1_5	-7.11E-28 N.m/rpm5
Coefficient 1_6	0 N.m/rpm6
Coefficient 1_3	-1.523090322E-20 N.m/rpm3
Coefficient 1_4	4.835797E-24 N.m/rpm4
nume scurt al dispozitivului	BSH
Coefficient 1_1	-0.000575000000011603 N.m/rpm
Coefficient 1_2	2.1869380257082E-17 N.m/rpm?
constanta de cuplu	1.22 N.m/A la 120 oC
Continuous stall torque	8 N.m pentru LXM32.D30N4 la 10 A, 400 V, trifazic
Continuous stall torque	6.7 N.m pentru LXM15LD21M3, 230 V, trifazic
Continuous stall torque	6.7 N.m pentru LXM15LD17N4, 230 V, trifazic
Continuous stall torque	6.7 N.m pentru LXM15LD17N4, 400 V, trifazic
Continuous stall torque	6.7 N.m pentru LXM15LD17N4, 480 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM15LD28M3, 230 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM15MD28N4, 400 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM15MD28N4, 480 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM15MD40N4, 400 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM15MD40N4, 480 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM05AD34N4, 380...480 V, trifazic
Continuous stall torque	8 N.m pentru LXM32.D30N4 la 10 A, 480 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM05AD42M3X, 200...240 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM05CD28M2, 200...240 V, o singura faza
Continuous stall torque	7.8 N.m pentru LXM05AD28M2, 200...240 V, o singura faza
Continuous stall torque	7.8 N.m pentru LXM05BD28M2, 200...240 V, o singura faza
Continuous stall torque	7.8 N.m pentru LXM05BD34N4, 380...480 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM05BD42M3X, 200...240 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM05CD34N4, 380...480 V, trifazic
Continuous stall torque	7.8 N.m pentru LXM05CD42M3X, 200...240 V, trifazic
Temperature copper hot	120 oC

Descarca fisa tehnica

ÎNTREBĂRI

Confirm că am peste 16 ani
DA, sunt de acord cu prelucrarea datelor personale în scop de informare
DA, sunt de acord cu prelucrarea datelor personale în scop de marketing

Distribuie produsul:

Vezi produse similare din categorie

Alți clienți au vizualizat și

0 VOTURI

Cleste sertizare cu auto-reglare pentru pini de capat

132³⁶ lei

DETALII

0 VOTURI

SpaceLogic, Controller RP-C Pro RP-C-16B-F-230V

5524⁶⁷ lei

DETALII

0 VOTURI

Prelungitor telescopic. Bară prelungitoare utilizată pentru fixarea pe sol a standului mașinii de găurit în locul buloanelor de ancorare. Greutate maximă admisă de 500 kg și înălțime reglabilă de la 1,8 la 2,9 m

1768³¹ lei

DETALII

0 VOTURI

Sedna Design, Intrerupator simplu, alb

13⁰⁰ lei

DETALII

0 VOTURI

Sedna Design, Rama tripla, alb

10¹⁴ lei

DETALII

0 VOTURI

Ciocan lăcătușerie cu coadă din lemn 1000g

126⁸⁸ lei

DETALII

0 VOTURI

Copex PVC 20MM 320N - colac 50m

0⁶⁷ lei

DETALII

0 VOTURI

Reductor melcat modular B30, i=40, ax iesire tubular, diametru 14mm

515³⁹ lei

DETALII

0 VOTURI

Profil aluminiu pentru banda led, 13.2x7mm la 2m si capac mat

20¹⁰ lei

DETALII

0 VOTURI

Motor electric monofazat 1.1KW, 1500RPM, B3-1 condensator

579⁹⁸ lei

DETALII

0 VOTURI

Scabox with cable sleeves Scame IP55

23¹¹ lei

DETALII

0 VOTURI

Motor electric monofazat 2.2KW, 1500RPM, B3-1 condensator

879⁴⁴ lei

DETALII

0 VOTURI

Scabox with cable sleeves IP55 Scame

9³⁵ lei

DETALII

0 VOTURI

Cablu T2XIR 50 OL-AL 3X50

DETALII

0 VOTURI

Cablu ACYAbY 3 x 240 + 120

DETALII

0 VOTURI

Teava corugata PE, protectie cablu DE 50 450 N/m Elcor, rosu, 50m

4³⁶ lei

DETALII

0 VOTURI

Stecher Schuko cu 3 iesiri + tip "S"

16²⁰ lei

DETALII

0 VOTURI

Aplica cu senzor de miscare, E27 LED 120-360', RL/SR3001/WH

71¹⁵ lei

DETALII

0 VOTURI

Folie avertizoare

15⁵¹ lei

DETALII

0 VOTURI

Siguranta diferentiala 1P+N, 16A, PFL4-16-1N-C-003, Eaton

204¹⁶ lei

DETALII

0 VOTURI

Suport pentru cleme legaturi rapide cabluri Wago 221-500 cu prindere pe sina

3⁰⁶ lei

DETALII

0 VOTURI

Siguranta diferentiala 1P+N, 32A, PFL4-32-1N-C-003, Eaton

204¹⁶ lei

DETALII

0 VOTURI

Lampă LED 4W 230V

90⁴⁸ lei

DETALII

0 VOTURI

Power-Saving back-UPS Pro 550, APC

905⁴³ lei

DETALII

0 VOTURI

Platbanda zincata 4X40

20¹³ lei

DETALII

0 VOTURI

Inverter, three-phase, Huawei, maximum 8.8KVA AC output

8375⁸⁶ lei

DETALII

0 VOTURI

Repartitor etajat cu surub, 4P, 160A, 48 gauri

221⁰⁸ lei

DETALII

0 VOTURI

Panou 40X60X20, ABS IP65, usa mata clasic

226²¹ lei

DETALII

0 VOTURI

Priza industriala Scame, 3P+N+E si schuko, 16A, IP44

32²⁸ lei

DETALII

0 VOTURI

Reductor melcat rotund B045, i=14, ax iesire tubular, diametru 19mm

249⁴² lei

DETALII

0 VOTURI

Foarfeca electrician lungime 140 mm

38⁷¹ lei

DETALII

0 VOTURI

Cofret cu montaj aparent, 18 module, 2 borniere, usa transparenta

60⁶¹ lei

DETALII

0 VOTURI

UPS monofazat Eaton, 5E, 1500i, USB

1676¹⁰ lei

DETALII

0 VOTURI

Inverter, three-phase, Huawei, maximum 5.5KVA AC output

6308⁹⁴ lei

DETALII

0 VOTURI

Statie incarcare EV in curent alternativ tip PILON cu doua prize TIP 2, 22kW, Scame, cu server local

24701⁴⁶ lei

DETALII

0 VOTURI

Cofret cu montaj incastrat, 24 module, 2 borniere, usa transparenta

85⁷⁴ lei

DETALII

0 VOTURI

Statie incarcare EV in curent alternativ tip DUAL WALLBOX cu doua prize TIP 2, 22kW

20784⁵⁶ lei

DETALII

0 VOTURI

Optiline 45 - Stalp Servicii - 1 Fata - Natural

544⁴⁸ lei

DETALII

0 VOTURI

ASP Bundle - Full (SW)

22897¹⁹ lei

DETALII

0 VOTURI

Modul dimare becuri LED 100W RCRL

218⁶⁵ lei

DETALII

Rating 0.00_/5

0.00 (0 Review-uri)

5 stele
0

4 stele
0

3 stele
0

2 stele
0

1 stea
0

SCRIE UN REVIEW

Trebuie să te autentifici pentru a trimite un review! Intră în cont

Elematis

Informații

NEWSLETTER
Primești noutăți

Info

Rețele Sociale

Mod de plată

Abonează-te la newsletter pentru noutăți

Acest site folosește cookie-uri

Folosim cookie-uri pentru a personaliza conținutul, pentru a oferi funcții de rețele sociale și pentru a analiza traficul. De asemenea, le oferim partenerilor de rețele sociale, de publicitate și de analize informații cu privire la modul în care folosesc site-ul nostru. Aceștia le pot combina cu alte informații oferite de dvs. sau culese în urma folosirii serviciilor lor. Prin continuarea navigării, ești de acord cu Politica de Cookies.

Setări Ascunde setările

Necesare

Analytics

Preferințe

Marketing

Vezi aici lista completă a cookie-urilor setate de către www.elematis.ro
