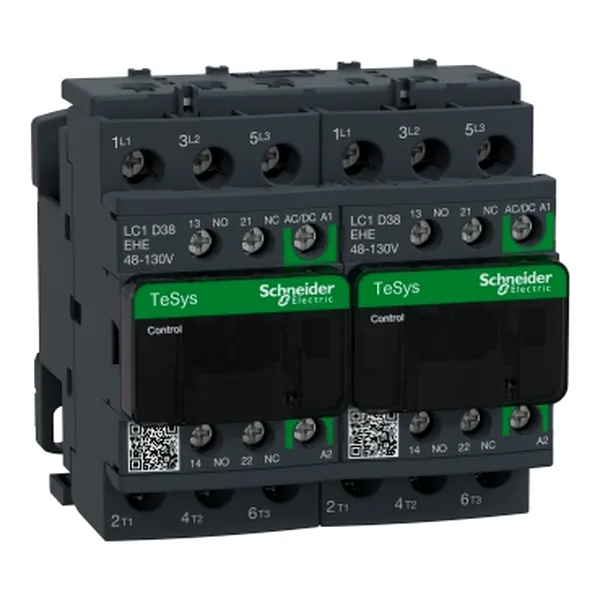

Tesys D Contactor Reversibil - 3P -= 440 V - 38 A Ac-3 - 48 - 130 V C.A/C.C Bobina
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC2D38EHE-50859.jpg "Tesys D Contactor Reversibil - 3P -= 440 V - 38 A Ac-3 - 48 - 130 V C.A/C.C Bobina")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC2D38EHE
SHARE
SPECIFICATII
| timpul de nesuprapunere | 1.5 ms la Intreruperea alimentarii Intre contactele NO si NC |
| timpul de nesuprapunere | 1.5 ms la energizare Intre contactele NO si NC |
| tip de blocare | mecanic |
| curentul minim de comutare | 5 mA pentru circuit de semnalizare |
| rezistenta mecanica | vibratii contactor deschis2 Gn, 5...300 Hz |
| rezistenta mecanica | vibratii contactor Inchis4 Gn, 5...300 Hz |
| rezistenta mecanica | socuri contactor Inchis15 Gn pentru 11 ms |
| rezistenta mecanica | socuri contactor deschis8 Gn for 11 ms |
| [Uc] tensiune circuit de comanda | 48...130 V c.a. 50/60 Hz |
| [Uc] tensiune circuit de comanda | 48...130 V c.c. |
| temperatura ambientala de utilizare | -40-60 oC |
| temperatura ambientala de utilizare | 60-70 oC cu declasare |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 690 V c.a. 25...400 Hz |
| inaltime | 85 mm |
| puterea disipata pe pol | 5 W AC-1 |
| puterea disipata pe pol | 3 W AC-3 |
| impedanta medie | 2 mOhm - Ith 50 A 50 Hz pentru circuit de alimentare |
| compozitie contact auxiliar | 1 NO + 1 NC |
| gama de produse | TeSys Deca |
| [Ith] curent termic conventional in aer liber | 10 A la <60 oC pentru circuit de semnalizare |
| [Ith] curent termic conventional in aer liber | 50 A la <60 oC pentru circuit de alimentare |
| limite de tensiune circuit de comanda | <= 0.1 Uc -40-70 oC eliminare c.a./c.c. |
| limite de tensiune circuit de comanda | 0,85...1,1 Uc -40-60 oC operational c.a./c.c. |
| limite de tensiune circuit de comanda | 1...1.1 Uc 60-70 oC operational c.a./c.c. |
| suport de montare | placa |
| suport de montare | sina |
| tipul circuitului de comanda | c.a. la 50/60 Hz AC/DC electronic |
| tipul circuitului de comanda | c.c. AC/DC electronic |
| standarde | EN/IEC 60947-4-1 |
| standarde | SR EN 60947-5-1 |
| standarde | UL 60947-4-1 |
| standarde | CSA C22.2 No 60947-4-1 |
| standarde | IEC 60335-1 |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1 |
| nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 |
| Incercare climatica | conformitate cu IACS E10 |
| Incercare climatica | conformitate cu IEC 60947-1 Annex Q category D |
| grad de poluare | 3 |
| aplicatie contactor | sarcina rezistiva |
| aplicatie contactor | comanda motor |
| consum de energie mentinere in W | 0.8-0.8 W la 20 oC |
| rezistenta de izolatie | > 10 M? pentru circuit de semnalizare |
| capacitate de rupere nominala | 550 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| tip produs sau componenta | contactor reversibil |
| certificari produs | CCC |
| certificari produs | CSA |
| certificari produs | EAC |
| certificari produs | UL |
| certificari produs | KC |
| certificari produs | DNV-GL |
| certificari produs | LROS (Lloyds register of shipping) |
| certificari produs | UKCA |
| Irms capacitatea nominala la inchidere | 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Irms capacitatea nominala la inchidere | 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Irms capacitatea nominala la inchidere | 550 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| nume produs | TeSys D Green |
| nume produs | TeSys Deca |
| calibrul fuzibilului asociat | 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| calibrul fuzibilului asociat | 63 A gG la <= 690 V coordonare tip 1 pentru circuit de alimentare |
| calibrul fuzibilului asociat | 63 A gG la <= 690 V coordonare tip 2 pentru circuit de alimentare |
| greutate neta | 0.933 kg |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu SR EN 60947 |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-2.5 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?solid |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?solid |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 2.5-10 mm?flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 2.5-10 mm?flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 1-10 mm?flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 1.5-6 mm?flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 1.5-10 mm?solid |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 2.5-10 mm?solid |
| consum de energie conectare in VA | 25-25 VA 50/60 Hz 20 oC) |
| gama | TeSys |
| gama | TeSys Deca |
| compozitie contact pol | 3 NO |
| prezentare dispozitiv | preasamblat cu bare de alimentare pentru inversor |
| tehnologie bobine | limitare de varf bidirectionala incorporata |
| categorie de utilizare | AC-3 |
| categorie de utilizare | AC-1 |
| [Ie] curent nominal de utilizare | 50 A 60 oC) la <= 440 V c.a. AC-1 pentru circuit de alimentare |
| [Ie] curent nominal de utilizare | 38 A 60 oC) la <= 440 V c.a. AC-3 pentru circuit de alimentare |
| timp de functionare | 45...55 ms Inchidere |
| timp de functionare | 20...90 ms deschidere |
| Intarziere flacara | V1 conformitate cu UL 94 |
| tensiunea minima de comutare | 17 V pentru circuit de semnalizare |
| viteza maxima de functionare | 3600 cic/h la <60 oC |
| temperatura de depozitare | -60-80 oC |
| afisare frecventa circuit | 25...400 Hz |
| durabilitate electrica | 1.8 Mcycles 35 A AC-3 la Ue <= 440 V |
| durabilitate electrica | 0.9 Mcycles 50 A AC-1 la Ue <= 440 V |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 |
| cuplu de strangere | circuit de alimentare 2.5 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | circuit de alimentare 2.5 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| cuplu de strangere | circuit de alimentare 2.5 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| disipare de caldura | 0.8-0.8 W la 50/60 Hz |
| tratament protector | TH conformitate cu IEC 60068-2-30 |
| consum de energie conectare in W | 24-24 W la 20 oC |
| tip contacte auxiliare | tip cuplare mecanica 1 NO + 1 NC conformitate cu SR EN 60947-5-1 |
| tip contacte auxiliare | tip contact In oglinda 1 NC conformitate cu IEC 60947-4-1 |
| descriere poli | 3P |
| Cod compatibilitate | LC2D |
| grad de protectie IP | IP20 parte frontala conformitate cu SR EN 60529 |
| altitudinea de functionare | 0...3000 m |
| consum de energie mentinere in VA | 1.3-1.3 VA 20 oC) 50/60 Hz |
| rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
| culoare | gri (SE GREY 6) |
| culoare | verde (SE GREEN 2) |
| latime | 90 mm |
| categorie de supratensiune | III |
| adancime | 92 mm |
| putere motor hp | 2 CP la 115 V c.a. 60 Hz pentru 1 faza motoare |
| putere motor hp | 5 CP la 230/240 V c.a. 60 Hz pentru 1 faza motoare |
| putere motor hp | 10 CP la 200/208 V c.a. 60 Hz pentru 3 faze motoare |
| putere motor hp | 10 CP la 230/240 V c.a. 60 Hz pentru 3 faze motoare |
| putere motor hp | 20 CP la 460/480 V c.a. 60 Hz pentru 3 faze motoare |
| putere motor hp | 25 CP la 575/600 V c.a. 60 Hz pentru 3 faze motoare |
| putere motor kW | 9 kW la 220...230 V c.a. 50 Hz |
| putere motor kW | 18.5 kW la 380...400 V c.a. 50 Hz |
| putere motor kW | 18.5 kW la 415 V c.a. 50 Hz |
| putere motor kW | 18.5 kW la 440 V c.a. 50 Hz |
| putere motor kW | 18.5 kW la 500 V c.a. 50 Hz |
| putere motor kW | 18.5 kW la 660...690 V c.a. 50 Hz |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 690 V conformitate cu IEC 60947-1 |
| durabilitate mecanica | 15 Mcycles |
| nume scurt al dispozitivului | LC2D |
| [Icw] curent nominal de scurtcircuit admisibil | 100 A - 1 s pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 120 A - 500 ms pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 140 A - 100 ms pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 430 A la <40 oC - 1 s pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 60 A la <40 oC - 10 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 150 A la <40 oC - 1 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 310 A la <40 oC - 10 s pentru circuit de alimentare |
| capac de protectie | cu |
