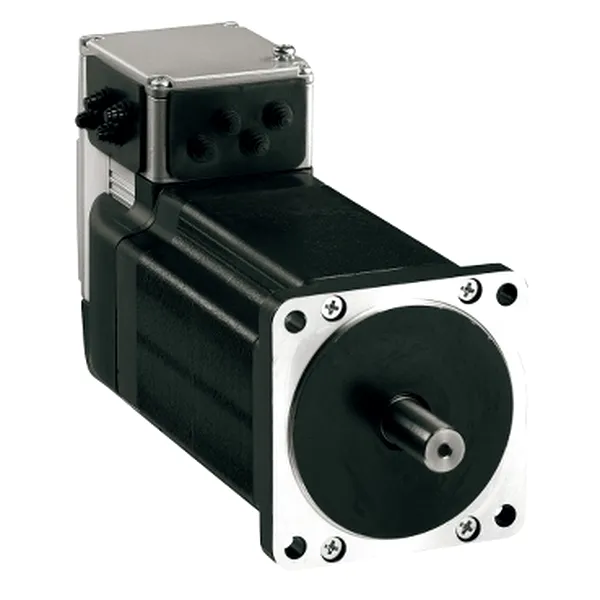

Unitate Integrata Ils Cu Motor Pas Cu Pas - 24 - 36 V - Canopen Ds301 - 5 A
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ILS1F853PB1A0-24250.jpg "Unitate Integrata Ils Cu Motor Pas Cu Pas - 24 - 36 V - Canopen Ds301 - 5 A")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ILS1F853PB1A0
SHARE
SPECIFICATII
| Certificari produs | TsV |
| Certificari produs | cUL |
| Certificari produs | UL |
| consum de curent | 5000 mA maxim |
| Voltage 1 speed 1 max | 60.456 rpm |
| Standarde | EN 61800-3 : 2001-02 |
| Standarde | EN 61800-3:2001, second environment |
| Standarde | IEC 61800-3, Ed 2 |
| Standarde | EN 50347 |
| Standarde | EN/IEC 50178 |
| Standarde | EN/IEC 61800-3 |
| Standarde | IEC 60072-1 |
| cuplu de mentinere | 6 N.m |
| suport de montare | flange 85 mm |
| tip retea electrica | c.c. |
| numarul de multimi de motoare | 3 |
| inertia rotorului | 3.3 kg.cm? |
| numarul de poli ai motorului | 6 |
| mentinere frana | fara |
| curent intrare discreta | 10-10 mA at 24 V on/STO_A pentru intrare de securitate |
| curent intrare discreta | 3-3 mA at 24 V on/STO_B pentru intrare de securitate |
| curent intrare discreta | 2-2 mA la 24 V pentru 24 V signal interface |
| Second shaft | without second shaft end |
| Voltage 2 speed 2 max | 163.016 rpm |
| tip produs sau componenta | motion integrated drive |
| rezistenta la vibratii | 20 m/s? (f= 10-500 Hz) 10 cycles conformitate cu EN/IEC 60068-2-6 |
| lungimea axului | 30 mm |
| numar de fazein retea | o singura faza |
| lungime | 200.6 mm |
| greutate neta | 4.7 kg |
| tensiunea garantata in starea 0 | -3...4.5 V |
| Sizing reference | ILS1_853P |
| centrarea diametrului colierului | 60 mm |
| Curve type | semilog |
| diametru arbore | 14 mm |
| tensiune iesire discreta | 23...25 V |
| temperatura permisa a aerului in jurul aparatului | 105 oC power amplifier |
| temperatura permisa a aerului in jurul aparatului | 110 oC motor |
| diametrul orificiilor de montare | 6.5 mm |
| tip motor | 3-phase stepper motor |
| Voltage 2 | 36 V |
| Voltage 1 | 24 V |
| capat arbore | untapped |
| altitudinea de functionare | <= 1000 m fCrC declasare |
| conexiune electrica | printed circuit board connector |
| Feedback type | index pulse |
| Voltage 1 speed 1 | 60.456 rpm |
| rata de transmisie | 50, 100, 125, 250, 500, 800 and 1000 kbauds |
| Voltage 2 speed 2 | 163.016 rpm |
| abaterea | +/- 6 arc min |
| cuplu nominal | 6 N.m |
| Network number of phases | 1 |
| calibru fuzibili asociati | 10 A |
| Circle diameter of the mounting holes | 99 mm |
| viteza mecanica maxima | 1000 rpm |
| curent maxim de comutatie | 100 mA per output |
| curent maxim de comutatie | 200 mA total |
| gama de produse | Lexium integrated drive |
| Maximum radial force Fr | 110 N |
| Winding type | medium speed of rotation and medium torque |
| Continuous stall torque | 6 N.m |
| centrarea adancimii colierului | 2 mm |
| temperatura ambientala de utilizare | 50-65 oC (with power derating of 2 % per oC) |
| temperatura ambientala de utilizare | 0-50 oC (fCrC declasare) |
| rezistenta la socuri | 150 m/s? 1000 shocks conformitate cu EN/IEC 60068-2-29 |
| marcaj | CE |
| dimensiunea flansei motorului | 85 mm |
| [Us] tensiune de alimentare nominala | 36 V |
| [Us] tensiune de alimentare nominala | 24 V |
| interfa?a de comunica?ie | CANopen DS301, integrat |
| Peak stall torque | 6 N.m |
| numarul gaurilor de montaj | 4 |
| limite tensiune de alimentare | 18-40 V |
| Gear box type | without |
| temperatura de depozitare | -25-70 oC |
| Supply voltage description | single phase 36 V DC |
| Supply voltage description | single phase 24 V DC |
| rezolutie feedback pentru turatie | 20000 points/turn |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 0.1 o |
| durata de serviciu in ore | 20000 H bearing |
| umiditate relativa | 15-85 % fCrC condensare |
| grad de protectie IP | shaft bushing:IP41 conformitate cu EN/IEC 60034-5 |
| grad de protectie IP | total except shaft bushing:IP54 conformitate cu EN/IEC 60034-5 |
| Nominal speed | 120 rpm la 36 V |
| Nominal speed | 60 rpm la 24 V |
| Cod compatibilitate | ILS |
| Coefficient 2_2 | 29.895 N.m/rpm? |
| Coefficient 2_3 | -3.06 N.m/rpm3 |
| Coefficient 2_0 | 112.839 N.m |
| tip de protectie | safe torque off |
| tip de protectie | short circuit of the output voltage |
| tip de protectie | overload of output voltage |
| Coefficient 2_1 | -99.451 N.m/rpm |
| Coefficient 1_3 | -1.044 N.m/rpm3 |
| nume scurt al dispozitivului | ILS |
| Coefficient 1_1 | -41.391 N.m/rpm |
| Coefficient 1_2 | 11.511 N.m/rpm? |
| Coefficient 1_0 | 49.109 N.m |
| tipul intrarii/iesirii | 4 signals (each be used as input or output) |
| forta axiala Fa maxima | 170 N (tensile force) |
| forta axiala Fa maxima | 30 N (force pressure) |
| tensiunea garantata in starea 1 | 15...30 V |
